2020 年 4 月， Energies 期刊發表了一篇由加拿大安大略理工大學（UOIT）研究人員撰寫的文章，題為“熱電聯產型核與可再生能源小型混合能源系統的技術經濟評價”。文章介紹了 5 種不同的熱電聯產型（CHP）混合能源系統（HES），分別是：①傳統的小型化石燃料熱力發電系統（FFTG）；②小型可再生能源（RES）系統；③基于 FFTG 與 RES 的小型混合能源系統；④小型核能系統；⑤基于核與RES 的小型混合能源系統（N-R MHES）。研究人員對上述系統的凈現值費用（NPC）、能源成本（COE）和溫室氣體（GHG）排放這三種技術經濟關鍵性能指標（KPI）進行了比較分析，并對影響系統的不同變量進行了敏感性分析。結果表明，N-R MHES可能是最適合脫碳和能源可持續發展的系統。

    1 NPC和COE分析

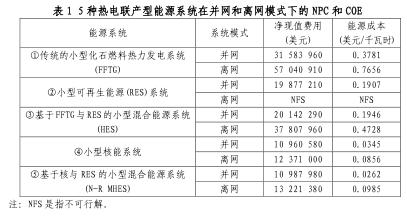

    表 1 列出了 5 種熱電聯產型能源系統在并網和離網模式下的 NPC 和 COE。

    在并網模式下，系統①“傳統小型 FFTG”的 NPC 和 COE 均最高，而系統④“小型核能系統”和系統⑤“N-R MHES”的 NPC和 COE 最低。系統①在并網模式下，總電力需求的 99.99%是從電網購買的。此外，F(xiàn)FTG 的鍋爐中使用了大量的柴油燃料（161 438升/年）來滿足熱負荷，從而增加了系統的總成本。因此，系統①在并網模式下的 NPC 和 COE 均很高。由于較低的資金成本和運營成本，系統④在并網模式下的 NPC 最低。系統⑤在并網模式下，由于微型模塊堆（MMR）和 RES 的組合會產生大量的剩余電能，這些多余的能量出售給電網可以獲得大量收入。此外，MMR 產生的熱能足以滿足熱需求，不需要額外的燃料來滿足熱負荷。因此，系統⑤在并網模式下的 COE 最低。在并網模式下，系統⑤的 NPC 略高于系統④的 NPC，這是因?yàn)橄到y(tǒng)⑤中使用不同RES 設備（例如風輪機、水輪機和光伏面板）的初始成本較高。

    在離網模式下，系統①的 NPC 和 COE 均最高，系統④的 NPC和 COE 均最低。需要指出的是，由于系統②“小型 RES 系統”沒有提供任何可行解，這就意味著該系統不支持本文的電力需求研究。系統①在離網模式下，發電機組通過燃燒燃料來提供總電力負荷，這顯著增加了系統成本。但是，此時鍋爐燃料成本較低，因?yàn)殄仩t僅提供熱需求的 2.57%。系統④在離網模式下，由于僅由 MMR 組成，并且沒有導致較高初始成本的 RES 設備，因此 NPC 和 COE 均最低。

    此外，大量多余的電能被鍋爐熱負荷系統的復合控制器用來提供熱負荷。由于在離網模式下系統④不需要運行鍋爐，所以無需額外的燃料成本來滿足熱量供應需求，因此系統④的NPC 和 COE 均最低。盡管在離網模式下系統⑤產生的多余電能（6 210 660 千瓦時/年）和熱能（9 765 760 千瓦時/年）均高于系統④產生的多余電能（4 193 123 千瓦時/年）和熱能（7 748 223千瓦時/年），但是在離網模式下不能將多余的電能出售給電網，所以此時系統⑤的 NPC 和 COE 仍然高于系統④的 NPC 和 COE。

    2 GHG  排放量分析

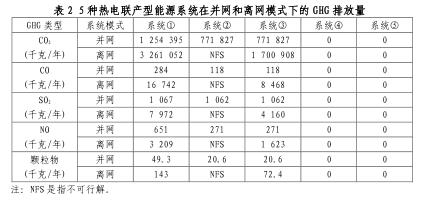

    表 2 列出了 5 種熱電聯產型能源系統在并網和離網模式下的 GHG 排放量。

    研究人員分析了 5 種類型的 GHG 排放量： 、NO 和顆粒物，其中顆粒物包括煙灰、煙霧和液滴。在并網模式下，系統①中所有類型的 GHG 排放量均最高，因?yàn)樵谙到y(tǒng)①中99.99%的電力需求是由電網提供的，并且可通過燃燒天然氣來發電。對于系統④和系統⑤來說，不管是在并網模式還是在離網模式下，都沒有燃燒化石燃料，僅靠 MMR 就滿足了供電和供熱需求，因此這兩種系統的 GHG 排放量均為零。需要指出的是，這項研究中僅僅涉及電力生產過程的 GHG 排放量分析，并沒有考慮場址建設和設備制造（比如 PV 面板）過程中的碳足跡。令人驚訝的是，系統②“小型 RES 系統”和系統③“基于 FFTG與 RES 的小型 HES”在并網模式下的 GHG 排放量也很大。通常認為這兩種系統的 GHG 排放量應該是最小的，因?yàn)樗鼈兌际腔?RES 的并網 HES，且只有在提供熱能時需要燃燒化石燃料。導致這種結果主要是因?yàn)閮H靠系統②或系統③無法滿足電網的供電需求，只能再通過天然氣發電來進行補充，從而產生大量 GHG 排放量。

    在離網模式下，系統①由于發電機組和鍋爐中柴油的燃燒，仍然會產生最大的 GHG 排放量。系統④和系統⑤顯示為 GHG 零排放，這是因?yàn)槿抗╇姾凸嵝枨缶赏ㄟ^ MMR、RES 以及MMR 的余熱得到滿足。

    3  敏感性分析

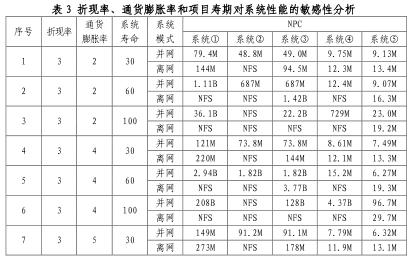

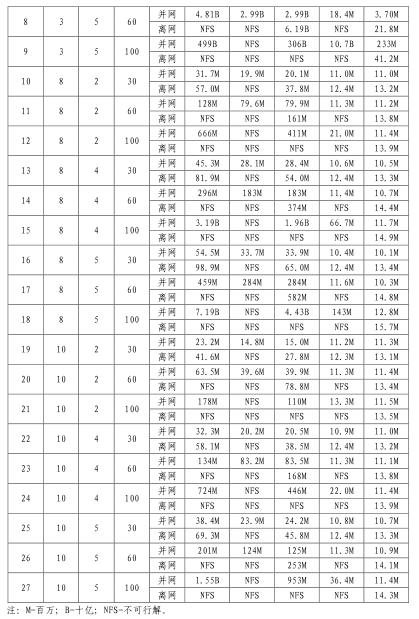

    由于這項技術經濟研究考慮了多個變量，故上述討論不能明確得出一個結論。為此，研究還對折現率、通貨膨脹率和項目壽期進行了敏感性分析，以確定其對系統性能的影響，如表 3 所示。

    從表 3 中可以看出，在貼現率、通貨膨脹率和項目壽期的不同取值條件下，系統②在離網模式下均是不可行的。在離網模式下，系統①和系統④的項目壽期延長至 60 年或者 100 年、系統③的項目壽期延長至 100 年時，將不能滿足所選定的電力和熱負荷需求。所有系統出現不可行性的情況都是由于裝機容量不足引起的。這是因?yàn)楣╇姾凸嵝枨竺磕甓荚谝砸欢ǖ陌俜直仍鲩L，而能源裝機容量卻不增加，因此當前的能源無法充分滿足需求。較高的通貨膨脹率也對系統的可行性有顯著影響，例如，較高的通貨膨脹率顯著提高了系統①、系統②和系統③的 NPC。但是，系統⑤“N-R MHES”無論是在并網還是離網模式下，無論折舊率、通貨膨脹率和項目壽期是高還是低，它都能始終以較低的 NPC 來滿足供電和供熱需求。

    在較低折現率（3%和 8%）和較短項目壽期（30 年）的情況下，系統④（離網模式）的 NPC 比系統⑤（離網模式）更低，如表 3 中的第 1、4、7、10、13 和 16 種情況。有時候，在較高折現率（10%）和較短項目壽期（30 年）的情況下，系統④（離網模式）的 NPC 也可能會小一些，如表 3 中的第 19、22和 25 種情況。

    在較短項目壽期（30 和 60 年）或較低通貨膨脹率（2%和4%）的情況下，系統④（并網模式）的 NPC 在少數情況下可能要比系統⑤（并網模式）的略低，如表 3 中的第 19、20 和 22種情況。但是，在較高項目壽期（60 和 100 年）時，系統⑤總是提供最具經濟性的 NPC。

    4  結論

    大型 N-R HES 并不是一個新概念。多個國家正在加強對 N-R HES 的研究和創新。然而，大型核電站具有巨大的風險和需要高昂的資本成本，因此，這項研究提出并評估了 MMR 與 RES 的混合能源系統——N-R MHES。盡管 N-R MHES 取決于當?shù)?RES的可用性，但 N-R MHES 始終能提供基荷電力供應，這使得混合能源系統的彈性和穩定性得到了加強。本研究旨在為 N-R MHES的技術和經濟方面提供清晰的思路，研究結果可以總結如下：

   （1）從敏感性分析可以得出結論，N-R MHES 將來可能成為可持續能源解決方案的彈性能源供應來源。N-R MHES 顯然有益于可靠能源系統的長期規劃。

   （2）就 NPC、COE 和 GHG 排放而言，MMR 可以替代柴油發電機組?；?RES 的離網能源系統很少有能力或不能充分滿足大中型電力需求，但卻可能是滿足小規模供電和供熱需求的有效解決系統。盡管基于 RES 的并網能源系統被大眾認為是清潔的，但若它是來自于化石燃料的燃燒，則并不總是一種清潔能源。在滿足大型或中型供電需求時，并網 N-R MHES 可能是在COE 方面最具成本效益的解決方案。此外，由于離網 N-R MHES中具有大量可使用的多余電能和熱能，因此可能是中型或大型遠程工業應用（如海水淡化廠、采礦站和電動汽車充電平臺）的較佳選擇。N-R MHES 沒有 GHG 排放，可以為脫碳方面的項目提供最佳能源解決方案。

                                                                                            來源：www.mdpi.com（宋敏娜 倪民子編譯）
